第二十八章 各种编码器介绍和比较

H.264/MPEG-4 AVC

H.264/MPEG-4 , 或称AVC(Advanced Video Coding,高级视频编码),是一种视频压缩标准,一种被广泛使用的高精度视频的录制、压缩和发布格式。第一版标准的最终草案于2003年5月完成。

H.264/MPEG-4 AVC是一种面向块的基于运动补偿的编解码器标准。由ITU-T视频编码专家组与ISO/IEC联合工作组——即动态图像专家组(MPEG)——联合组成的联合视频组(JVT,Joint Video Team)开发。因ITU-T H.264标准和 ISO/IEC MPEG-4 AVC标准(正式名称是ISO/IEC 14496-10 — MPEG-4第十部分,高级视频编码)有相同的技术内容,故被共同管理。

H.264因其是蓝光盘的一种编解码标准而著名,所有蓝光盘(blue-ray)播放器都必须能解码H.264。

它也被广泛用于网络流媒体数据如Vimeo、YouTube、以及Apple的iTunes Store,网络软件如Adobe Flash Player和Microsoft Silverlight,以及各种高清晰度电视陆地广播(ATSC,ISDB-T,DVB-T或DVB-T2),线缆(DVB-C)以及卫星(DVB-S和DVB-S2)。

技术细节

H.264/AVC包含了一系列新的特征,使得它比起以前的编解码器不但能够更有效的进行编码,还能在各种网络环境下的应用中使用。这些新特性包括:

  • 多参考帧的运动补偿。比起以前的视频编码标准,H.264/AVC以更灵活的方式使用已编码的更多帧来作为参考帧。在某些情况下,可以使用最多32个参考帧(在以前的标准里面,参考帧的数目不是1就是对B帧来说的2)。该特性对大多数场景串行都可以带来一定的码率降低或者质量提高,对某些类型的场景串行,例如快速重复的闪光,反复的剪切或者背景遮挡的情况,它能很显著的降低编码的码率。
  • 变块尺寸运动补偿。可使用最大16×16至最小4×4的块来进行运动估计与运动补偿,能够对图像串行中的运动区域进行更精确的分区。这些类型共有16×16、16×8、8×16、8×8、8×4、4×8、4×4。
  • 为了减少混叠(Aliasing)并得到更锐化的图像,采用六抽头的滤波器(六阶数字滤波器)来产生二分之一像素的亮度份量预测值。
  • 宏块对结构允许场模式中采用16×16的宏块(相对于MPEG-2中的16×8)。
  • 1/4像素精度的运动补偿能够提供更高精度的运动块预测,由于色度通常是亮度抽样的1/2(参见4:2:0),这时运动补偿的精度就达到了1/8像素精度。
  • 加权的运动预测,指在运动补偿时可以使用增加权重和偏移的办法。它能在一些特殊的场合,如淡入、淡出、淡出而后淡入等情况提供相当大的编码增益。
  • 使用了一个Loop的除块效应滤波器,能够减轻普遍存在于其他基于离散余弦变换(DCT)的视频编解码器的块效应。
  • 一个匹配的整数4×4变换(类似于离散余弦变换的设计),同样在高精度拓展中,采用整数8×8变换,并能在4×4变换和8×8变换中进行自适应的选择。
  • 在第一次4×4变换后,对DC系数(色度的DC系数和某种特殊状况的亮度DC系数)再进行一次Hadamard变换,使得在平滑区域得到更好的压缩效果。
  • 利用临近块的边界像素的Intra空间预测(比曾在MPEG-2视频部分使用的直流系数预测和在H.263+和MPEG-4视频部分使用的变换系数预测的效果要好)。
  • 基于上下文的二元算数编码(CABAC),它能够灵活的将各种语法元素,在已知相应上下文概率分布的状况下进行更有效的无损熵编码。
  • 基于上下文的变长编码(CAVLC),用于对量化后的变化系数进行编码。比起CABAC它的复杂度相对较低,压缩比不高,但是比起以前的视频编码标准所使用的熵编码方案,它又是相当有效的。
  • 对既不是用CABAC也不是用CAVLC的语法元素,使用指数哥伦布码(Exponential-Golomb,Exp-Golomb)熵编码方案,进行编码。
  • 使用一个网络抽像层 (NAL),使得相同的视频语法可以适用于多种网络环境中;并且使用了串行参数集(SPSs)和图像参数集(PPSs)来提供更高的强健性(robustness)和灵活性。
  • 切换条带(Switching slices,包括SP和SI两种),它使得编码器能够指令解码器跳转到一个正在处理的视频码流,用来解决视频码流码率切换和”窍门模式”(Trick mode)操作。当解码器利用SP/SI条带跳转到一个视频码流中间时,除非之后的解码帧引用切换帧之前的图像作为参考帧,它都可以得到完全一致的解码重建图像。
  • 灵活的宏块排列模式(FMO for Flexible macroblock ordering,也被称为条带组slice groups技术)和任意条带排列(ASO for arbitrary slice ordering)模式,用来更改图像编码的最基本单位-宏块的编码顺序。它能够用来提高有绕信道下码流的强韧性(robustness)以及一些其它的目的。
  • 数据分区(DP for Data partitioning),能够将重要程度不同的语法元素分开打包传输,并使用非平等数据保护(UEP for unequal error protection)等技术来改善视频码流对抗信道误码/丢包的强韧性(Robustness).
  • 冗余条带(RS for Redundant Slices),同样是一个提高码流鲁棒性的技术。编码器利用该技术可以发送图像某区域(或者全部)的另一个编码表示(通常是较低分辨率的编码码流)使得当主表示发生错误或者丢失的时候能够用冗余的第二个编码表示来解码。
  • 使用了一个自动的字节码流打包方法,避免了码流中出现与开始码重复的码字。开始码是码流中用于随机访问和重建同步的码字。
  • 补充增强信息(SEI for Supplemental Enhancement Information)和视频可用信息(VUI for Video Usability Information)增加了向视频码流中加入信息的办法,为各种应用提供了用途。
  • 辅助图层(Auxiliary pictures),可以用来实现某些特殊的功能,例如alpha复合(alpha compositing)。
  • 帧编号,使用该功能支持创建一个视频串行的子串行,可用来支持实现时域的可伸缩性,还支持对丢失的整帧图像进行检测和隐藏(丢失可能是由于网络丢包或者信道误码造成的)。
  • 图像顺序计数,使用该功能使得各帧图像的顺序和解码图像的像素值与时间信息无关,即使用一个单独的系统对时间信息进行传输、控制、更改,从而不影响解码图像的像素值。 上述这些技术,与其它技术的结合,使得H.264比起以前的视频编解码能够带来性能上显著的提高,并在各种不同的环境下达成更广泛的应用。H.264在压缩性能上比起MPEG-2有很大的提高,在相同的图像质量下可以,码率可以减少到一半或者更少。和MPEG的其它视频标准一样,H.264/AVC也提供了一个参考软件JM(http://iphome.hhi.de/suehring/tml/)以及开源的快速实现x264(http://www.videolan.org/x264.html),并可以免费下载。它的主要目的是提供一个演示H.264/AVC各种功能的演示平台,而不是作为一个直接的应用平台。目前在MPEG也同时在进行一些硬件参考设计的实现。

应用领域和实现

苹果公司已经将H.264集成进入Mac OS X版本v10.4(昵称Tiger),并于2005年5月发布了支持H.264的QuickTime版本7.0。

第三代移动通信合作组织(3GPP)已经在第六次发布中批准H.264/AVC作为其移动多媒体电话服务标准的可选技术。

美国国防部下的运动图像标准协会(MISB for The Motion Imagery Standards Board)已经接受H.264/AVC为其核心应用的推荐视频编解码器。

互联网工程工作小组(IETF)已经完成了一个负载打包格式(RFC 3984)作为在其实时传输协议(RTP)上传输H.264/AVC码流的打包办法。

互联网流媒体协会(ISMA for Internet Streaming Media Alliance)已经接受H.264/AVC作为其ISMA 2.0的技术规范。

MPEG组织将H.264/AVC完全的集成进入了它的系统协议(例如MPEG-2和MPEG-4系统)和ISO媒体格式协议。

国际电信联盟ITU-T标准组已经采纳H.264/AVC作为其H.32x系列的多媒体电话系统的系统规范的一部分。ITU-T的采纳,使得H264/AVC已经被广泛的使用在视频会议系统中,并获得了视频电话主要的两家产品提供商(Polycom和Tandberg的支持。实际上所有新的视频会议产品都支持H.264/AVC。

H.264将很可能被各种视频点播服务(Video-On-Demand,VOD)使用,用来在互联网上提供电影和电视节目直接到个人电脑的点播服务。

H.264/MPEG-4 AVC SVC

可伸缩视频编码(Scalable Video Coding, SVC)是传统H.264/MPEG-4 AVC编码的改进,可提升更大的编码弹性,并具有时间可伸缩(Temporal Scalability)、空间可伸缩(Spatial Scalability)及信噪比可伸缩(SNR Scalability)三大特性,使视频传输更能适应在异质的网络带宽。SVC的目标在于标准化已使编码的高品质的视频码流,其中包含一个或多个子位流(subset bitstream)进行解码,可以自己用一个复杂和重建质量达到类似的利用现有的H.264/MPEG- 4 AVC的设计与相同数量的数据码流中的一个子集。

一个子集码流(subset bitstream)可以代表一个较低的空间或时间分辨率较低或质量的视频信号(每个单独或组合)相比。

时间(帧速率)的可扩展性:运动补偿,使依赖的结构完整的图片(即他们相关的数据包)可以从bitstream中被丢弃。(时间可扩展性已经启用的H.264/MPEG-4 AVC的。SVC还加强信息只提供参考,以改善其使用量。)

空间(图片大小)的可扩展性:视频编码是在多个空间分辨率。解码后的数据和样品较低的分辨率可以用来预测数据或样本,更高的分辨率,以降低bitrate更高的分辨率。

信噪比/质量 /富达可扩展性:编码视频是在一个单一的空间分辨率,但在不同的品质(qualities)。解码后的数据和样品素质较低,可用于预测数据或样本的高品质,减少bitrate以取得较高的品质(qualities)。

联合可扩展性(Combined scalability):结合上述三个扩展性。

技术细节

Scalable Video Coding包含了若干可伸缩的配置: Scalable Baseline, Scalable High, Scalable High Intra, Scalable Constrained Baseline and Scalable Constrained High Profile. 这些配置组合了基准层的H.264/MPEG-4 AVC的配置以及用于可伸缩的扩展工具:

  • Scalable Baseline Profile:面向会话、移动和监控应用 基本层为H.264/MPEG-4 AVC Baseline Profile 支持B slices,加权预测weighted prediction, CABAC 熵编码,增强层的8×8亮度变换,而基本层没有这些增强工具; 空间可伸缩被限制在水平和垂直分辨率比值在1.5和2之间;而质量和时间可伸缩则没有限制; Quality and temporal scalable coding are supported without any restriction.
  • Scalable High Profile:面向广播、流媒体、存储和视频会议的应用。 基本层为H.264/MPEG-4 AVC High Profile 支持Scalable Video Coding扩展中的所有工具. 空间分辨率、质量和时间可伸缩则没有限制
  • Scalable High Intra Profile:面向专业应用 只采用瞬时解码刷新图像 Instantaneous Decoder Refresh (IDR). IDR图像不会以之前的图像作为参考。 基本层为H.264/MPEG-4 AVC High Profile的只有IDR图像的模式; 空间分辨率、质量和时间可伸缩则没有限制,但只对IDR图像有意义;
  • Scalable Constrained Baseline Profile
  • Scalable Constrained High Profile

H.265 High Efficiency Video Coding

H.265是ITU-T VCEG继H.264之后所制定的高压缩率的视频压缩格式。H.265视频格式标准在2013年1月25日由国际电信联盟(ITU)正式宣布,最高分辨率可达 8192×4320。 NGVC想要将比特率减少了50%,同时主要图像质量和计算复杂性与H.264相比,计算复杂度从提升到3倍。HEVC面向下一代HDTV设计,特性如帧扫描(progressive scanned)、支持采样率到 4320p (8192×4320),增强的动态范围调整和噪声抑制等。

很遗憾的是截至2023年的webrtc版本是还没有支持H265的,虽然较新的Chrome内置了硬件的H265解码能力。并且在webrtc的源代码接口中也隐约看到了H265的接口预留,但是没有直接可用的方法。

当然业界也有一些通过转码等方式,实现H265的方式,但都属于独家操作了。一般用户目前还不能简单的直接上H265.这个普通开发者在这里要注意。

技术特点

  • 二维不可分离的自适应插补滤波器
  • 可分离的 AIF
  • 定向的AIF
  • 不再使用运动补偿与1/8-pel运动矢量
  • Supermacroblock结构到64×64转换(H.264仅到32×32)
  • 自适应预测误差编码组织(APEC)
  • 自适应量化矩阵选择(AQMS)
  • 运动矢量选择与编码的竞争方式
  • 针对内部编码的模块相依的KLT

预测块大小

HEVC将之前标准中定义的宏块(macroblocks)用一种最大到64×64像素的并且可以进一步细分成可变大小的块。HEVC把编码树单元(coding tree units (CTUs))变成亮度和色度的编码块(coding tree blocks (CTBs))。一个CTB可以大小为64×64、32×32或者16×16.这样帧内(intra-picture)和帧间(inter-picture)的预测块(prediction units,PU)大小从64×64到4×4大小,只是对于双向预测,只能到8×4到4×8大小。预测残差编码的变换块大小可以是32×32、16×16、8×8、4×4.

内部色深的增加

内部色深增加(Internal bit depth increase (IBDI))可以让编码器运行在色宽更高的内部状态。IBDI最多可以作用于14-bit位宽。

并行处理工具(Parallel processing tools)

可以把图像分成独立编解码的矩形块和条带,即条带slice和tile瓷片的概念。条带大部分可以单独解码,只是最终需要同步成一个视频流。条带可以编码成条带间没有预测,互相独立。当然条带间可能还是需要环路滤波的。

熵编码(Entropy coding)

HEVC采用基于上下文自适应的熵编码算法(context-adaptive binary arithmetic coding (CABAC)),和H.264类似。只不过HEVC只支持CABAC编码。

帧内预测(intra prediction)

HEVC的帧内预测有33个方向模式,而h.264中只有8个,HEVC还指定了planar和DC帧内预测模式。

运动补偿(Motion compensation)

HEVC采用半像素或者1/4像素的精度运动补偿,以及7抽头或者8抽头的滤波器。H.264使用半像素精度和6抽头的滤波器。对于4:2:0视频的色度分量有1/8像素精度和4抽头的滤波器。HEVC中的加权预测可以是单向也可以是双向的预测。

运动矢量预测Motion vector prediction

HEVC定义了16-bit的水平和垂直运动矢量,支持范围到[-32768, 32767],即最多-8192到8191.75个亮度像素点,H.264只支持到-512到511.75个像素点。HEVC的MV模式有高级运动矢量预测(Advanced Motion Vector Prediction (AMVP))和合并模式。合并模式运行从邻近块继承mv向量值,从而有skip和direct模式。

反量化(Inverse transforms)

HEVC中预测残差编码的变换块大小可以是32×32、16×16、8×8、4×4.一个CTB可以递归的分成4个或者更多个TU。TU会使用基本的变换DCT(discrete cosine transform),另外4×4的帧内预测亮度块的残差采用从DST( discrete sine transform)中推导的整数变换。这相对于原来的4×4亮度变换有1%的码率降低。色度块采用和亮度块相同的TU大小。

环路滤波器

HEVC有两个环路滤波器,解块滤波器(DBF, deblocking filter)与样本自适应偏移量(SAO,sample adaptive offset)滤波器 (DBF)。Deblocking滤波器和H.264/MPEG-4 AVC中的类似,HEVC中的DBF只能用于8×8的块(提高并行处理性能),而H.264适用于4×4的块。HEVC中DBF的强度从0到2.对垂直边界做水平滤波,对水平边界做垂直滤波。SAO滤波器在DBF滤波器之后,为了更好的重建原始图像。每个CTB的SAO滤波器可以使能或者禁止边界偏移模式或者子段偏移模式。

解块滤波器

DBF使用H.264/MPEG-4 AVC类似的设计,更好的支持并发处理是类似的。在HEVC的DBF只适??用于一个8×8个采样网格,而与H.264 / MPEG-4 AVC的DBF适用的一个4×4个采样网格。的DBF使用一个8×8个采样网格,因为它会导致没有明显的降解,并显著提高了并发处理,因为的DBF不再导致级联与其他操作的相互作用。另一个变化是HEVC只允许为0?2的三个DBF长处。HEVC也需要的DBF首先应用到画面的垂直边缘的水平滤波和只有在那之后它应用对于水平边缘的垂直滤波的图片,这允许为多个并发线程的DBF。

样本自适应偏移量

在DBF之后的使用SAO过滤器,并使用偏移以产生更好地重建原始信号。每C个TB的SAO滤波器可有两个模式:边缘偏移模式??或带偏移模式。边缘偏移量模式中通过比较的取样的值,根据比较两个邻居,将样品分为五类之一:最小,两种边缘,最大值,或两者都不是,对于每个第一四类施加一个偏移量。能带偏移的模式可分类成32个频带,并选择四个连续频带传送偏移量。SAO滤波器设计来以提高图像质量,并减少振荡效应.

编码效率 coding efficiency

第二十八章 各种编码器介绍和比较

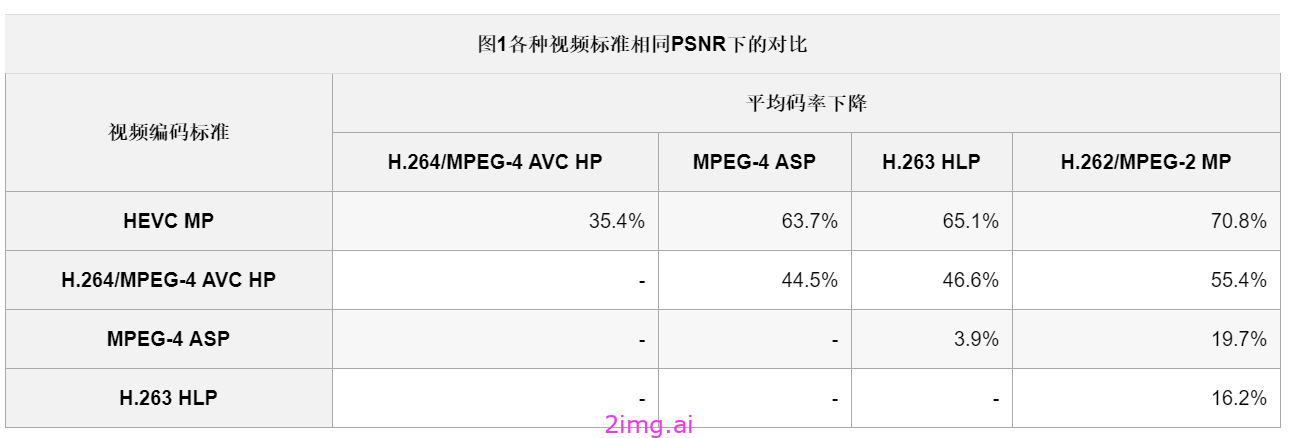

视频编码效率通常用peak signal-to-noise ratio (PSNR)客观评价指标来度量。HEVC受益于更大的Coding Tree Block (CTB )大小。HM-8.0 HEVC视频分辨率为2560×1600,和使用64×64 CTB大小相比,如果采用 32×32 CTB大小,码率增加5.7%,如果使用16×16 CTB大小,码率增加28.2%。而且分辨率越大,CTB大小越大的码率减少越多同时解码时间也减少。上表是HEVC Main Profile (MP)和H.264/MPEG-4 AVC High Profile (HP), MPEG-4 Advanced Simple Profile (ASP), H.263 High Latency Profile (HLP),以及 H.262/MPEG-2 Main Profile (MP)的编码效率比较。测试序列包括了5个HD分辨率和4个WVGA (800×480)分辨率。主观测试的结果表明相同的主观质量下,HEVC MP比H.264/MPEG-4 AVC HP码率平均下降49.3%.

VP8

VP8 是一个开放的图像压缩格式,最早由 On2 Technologiesis 开发,随后由 Google 发布。同时 Google 也发布了 VP8编码的实做库:libvpx,以BSD授权条款的方式发布,随后也附加了专利使用权。而在经过一些争论之后,最终 VP8 的授权确认为一个开放源代码授权。VP8编码的开发从2008年9月13日开始,目的是要取代旧有的 VP7 编码格式。Google 在2010年收购了 On2 之后,各界便呼吁 Google发布 VP8的源代码,在2010年3月12日,自由软件基金会发表了一个公开信,希望 Google 能够逐渐的以 HTML5 和开放的 VP8,取代 Youtube 目前使用的 Adobe Flash Player 和 H.264。

2010年5月19日,Google在 Google I/O年会上,以BSD授权条款的发布了 VP8 编码软件,VP8的比特流格式则是以不可撤回的免费专利使用权发布。VP8也成为第二个 On2 Technologies以开放源代码方式发布的编码产品,前一个是捐赠给Xiph.Org基金会 的VP3,随后成为了图像编码格式 Theora。

  VP8的编码

  目前 VP8只能通过 libvpx来进行编码,而 Google聘用了 FFmpeg 的开发者 Ronald Bultje 来开发基于 x264 架构的 VP8 编码器,称为 xvp8,将来发布后会集成在 x264中。而芬兰的 WebM硬件开发团队则是发布了暂存器转换层次结构(Register transfer level)的 VP8硬件编码器,提供给半导体制造商免费使用。

  VP8的解码

  libvpx可以解码 VP8的图像,在2010年7月23日,FFmpeg 的开发者Jason Garrett-Glaser、Ronald Bultje和 David Conrad发布了名为 ffvp8的 VP8解码器,测试结果显示 ffvp8比 Google自己的 libvpx解码器性能更佳。另外 WebM专案的硬件团队也有发布暂存器转换层次结构(Register transfer level)的硬件解码器,同样是免费使用。

WebM

WebM专案和 VP8同时在2010年5月19日发表,Mozilla、Opera、Google和其他40多家厂商共同协助发展,目的是让 VP8 成为 HTML5的图像格式。WebM为一个容器格式,图像部份使用 VP8,声音格式则是使用 Vorbis。Internet Explorer 9 可以通过安装解码器支持 WebM图像,行动操作系统 Android 则是在2.3版(Gingerbread)之后支持 WebM Adobe 也宣布会在将来的 Flash Player 中支持 VP8图像的播放。

WebP

在2010年9月30日,Google发布了 WebP,是以 VP8编码为基础的图片文件格式,目的是取代现有的 JPEG ,作为网络图片的传输使用,使用的容器格式为Resource Interchange File Format (RIFF)。

VP9

VP9 是Google提供的开源的免费视频codec,是VP8的后续版本,初始开发时命名为下一代开源视频或者VP-NEXT. VP9的开发始于2011年Q3,试图降低VP8的50%的码率而保持相同的质量,另外希望VP9比H.265( High Efficiency Video Coding)有更好的编码效率。 2012年底,VP9的解码器被加入Chrome浏览器,2013年2月发布正式版本的chrome浏览器。VP9支持超宏块大小到32×32,也采用了四叉树的宏块分解结构。

和H.264的比较

H.264是目前使用最多的网络图像编码格式,因此最常拿来和 VP8做比较。

H.264 的编码技术包含专利(由 MPEG-LA 提供授权),而且在硬件上使用需要取得授权,VP8则不需要。即使有Google的背书,但VP8仍然很难避过所有的专利,其下场可能跟VC-1如出一辙。管理H.264专利池的MPEG LA声称有12家公司持有Google VP8的专利。美国MPEG LA表示:”创建VP8专利池的相关准备正在进行”。

根据 MSU Graphics & Media Lab在2011年5月的测试,VP8需要约213%的数据量,才能达到和 H.264相同的图像品质。

x264 的开发者之一:Jason Garrett-Glaser,给了一些针对 VP8的评论,他认为 VP8目前并没有实现真正的比特流规范,而且在一些编码的技术上有所欠缺。

VP8的subblock预测和H.264的4×4模式一致,但VP8不支持 H.264 High profile的8×8模式,会影响对细节的保持。VP8缺少 B frame是另一个大问题。H.264已有大量的硬件支持,但VP8仍需要依靠软件解码。VP8的标准文档过于简陋可能是最让人诟病的问题,大部分是直接贴C language code,而不是文字表述,许多细节没有交待清楚。
